Circlips, znane również jako pierścienie zatrzymujące lub pierścienie snap, są niezbędnymi komponentami używanymi do zabezpieczenia części na wałku lub wewnątrz obudowy. Pomimo ich niewielkich rozmiarów odgrywają kluczową rolę w utrzymywaniu zespołów na miejscu, szczególnie w systemach mechanicznych z obrotowymi lub przesuwnymi częściami. Wśród najczęstszych typów są Wewnętrzne obwody I Zewnętrzne obwody . Podczas gdy służą one podobnymi celami - zapobiegającym bocznym ruchu komponentów - ich projekt, funkcja i instalacja są wyraźnie różne.
W tym artykule zbadamy Kluczowe różnice między obwodami wewnętrznymi i zewnętrznymi , w tym ich struktura, aplikacja, metody instalacji i sposób wybLubu odpowiedniego typu dla swoich potrzeb.
Co to są Circlips?
Circlips to półelletyczne metalowe pierścienie, które pasują do obrobionych rowków w otworze (otwór) lub na wale. Działają jako mechaniczne elementy mocujące, powstrzymując komponenty od zsuwania się lub przesuwania się wzdłuż osi. Obwody są zwykle wykonane ze stali sprężynowej lub stali nierdzewnej, oferując elastyczność i wytrzymałość potrzebną do powtarzanego montażu i demontażu.
Circlips są dostępne w różnych projektach, ale dwa podstawowe typy to:
Wewnętrzne obwody - zmierzaj do rowka wewnątrz otworu lub obudowy
Zewnętrzne obwody - Pasuj w rowku na zewnątrz wału
1. Projektowanie i struktura

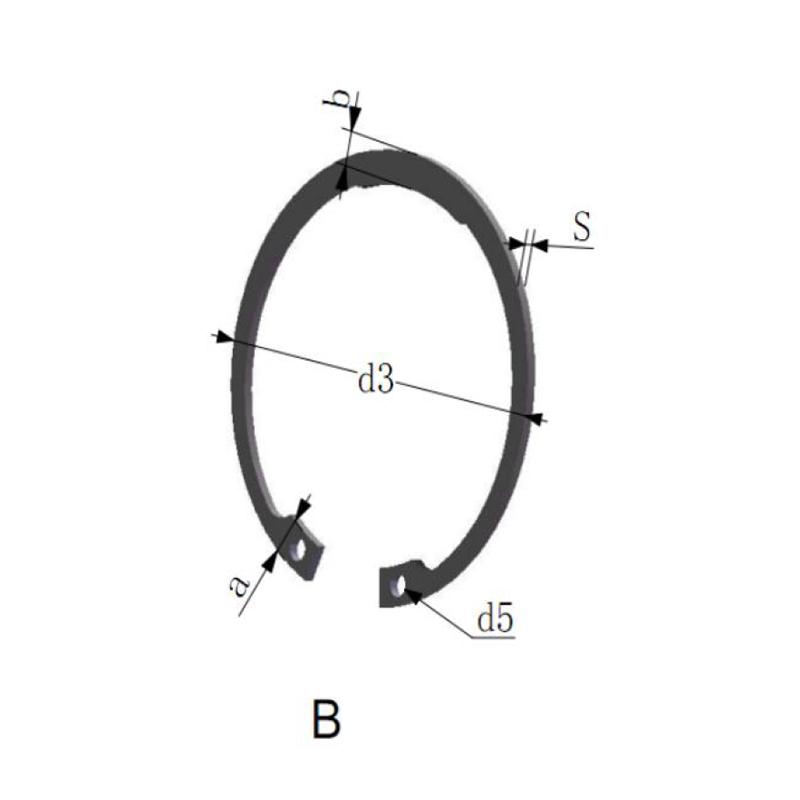

Wewnętrzne obwody
Ukształtowane tak, aby pasowały do średnica wewnętrzna cylindrycznego otworu lub obudowy
Końce są zwykle wyposażone w małe otwory lub występy dla szczypiec Circlip
Skompresuj po zainstalowaniu, wywierając presję zewnętrzną, aby utrzymać się na miejscu
Zewnętrzne obwody
Zaprojektowany do owinięcia Średnica zewnętrzna wału
Otwarte końce, które rozszerzają się podczas instalacji
Zawierać kontrakt na groove wału, wywierając ciśnienie do wewnątrz, aby pozostać siedzącym
2. Instalacja i usuwanie
Oba rodzaje obwodów wymagają specjalnych szczypców, znanych jako Szczypce cyrkulowe lub szczypce pierścienia snapa, z końcówkami, które pasują do otworów na końcach obwodu.
Instalowanie wewnętrznych obwodów:
Używać Wewnętrzne szczypce ciast z zewnętrznymi wskazówkami
Włóż końcówki do otworów okręgowych, ściskaj pierścień i wstaw go do wewnętrznego rowka otworu
Zwolnij, aby Circlip uderzył na miejsce
Instalowanie zewnętrznych obwodów:
Używać Zewnętrzne szczypce okręgowe z wskazówkami do zamknięcia wewnątrz
Włóż końcówki, rozszerz obwód i wsuń go po wale do rowka
Zwolnij, aby osadzić pierścień mrocznie w pozycji
Usunięcie jest po prostu odwrotnością instalacji, przy użyciu tego samego typu szczypc.
3. Zastosowania
Pierwotne rozróżnienie w aplikacjach zależy od tego, czy komponent musi być ograniczony w otworze lub na wale.
Wewnętrzne obwody są używane do:
Zapobiegać wysunięciu komponentów nuty lub cylindryczne obudowy
Trzymaj łożyska, rękawy lub tuleje wewnątrz dziury
Wspólne w przekładniach samochodowych, cylindrach hydraulicznych i obudowach zębatkowych
Zewnętrzne obwody są używane do:
Powstrzymaj części przed zsuwaniem się obrotowy wał lub oś
Bezpieczne biegi, koła pasowe lub łożyska na miejscu
Często występowanie w silnikach elektrycznych, wałkach napędowych i zespołach narzędzi maszynowych
4. Zalety i rozważania
| Funkcja | Wewnętrzne obwody | Zewnętrzne obwody |
| Lokalizacja montażu | Wewnątrz otworu lub obudowy | Wokół wału |
| Siła instalacyjna | Sprężone podczas instalacji | Rozszerzony podczas instalacji |
| Kierunek ładowania | Opiera się na popychaniu na zewnątrz | Opiera się na popychaniu do wewnątrz |
| Powszechne użycie | Zatrzymanie mieszkań | Zatrzymanie wału |
Wewnętrzne profesjonaliści Circlip:
Chroni komponenty w zamkniętych środowiskach
Zmniejszone ryzyko zanieczyszczenia zewnętrznego
Schludny, wykończenie spłukiwania z mniejszą ilością wystających części
Zewnętrzne profesjonaliści Circlip:
Łatwe do sprawdzenia i wymiany
Silny chwyt promieniowy na obracających się wałkach
Często łatwiejsze do zainstalowania w otwartych systemach
5. Materiał i powłoki
Oba typy są zwykle wykonane z:
Stal węglowa - trwałe, o wysokiej wytrzymałości na rozciąganie
Stal nierdzewna -odporne na korozję środowiska morskiego lub spożywczego
Powłoki fosforanowe lub czarne - Zmniejsz tarcie i opieraj się korozji
Opcje opartego na cynku - dla dodatkowej odporności na rdzę i kontrast wizualny
Niektóre zastosowania mogą wymagać obwodów poddanych obróbce cieplnej w celu zwiększenia odporności na obciążenie lub stopów niemagnetycznych w czułych środowiskach.
6. Standardy i rozmiary
Circlips są zgodne z znormalizowanymi wymiarami zgodnie ze standardami międzynarodowymi:
DIN 472 - Wewnętrzne obwody dla otworów
DIN 471 - Zewnętrzne obwody do wałków
ANSI/ASME B18.27 - North American Snaping Standard
Zawsze wybieraj prawidłowy rozmiar na podstawie średnicy rowka i grubości pierścienia. Niewłaściwe rozmiary może prowadzić do awarii Circlip, co może powodować uszkodzenie maszyn lub zagrożenia bezpieczeństwa.
7. Wybór między obwodami wewnętrznymi i zewnętrznymi
Wybierając Circlip, zapytaj:
To komponent położony Wewnątrz obudowy or na wale ?
Co to jest Oczekiwany kierunek obciążenia osiowego ?
Ile przestrzeń montażowa jest dostępny?
Co to jest Warunki środowiskowe (wilgotność, temperatura, chemikalia)?
Jest regularna konserwacja Czy wymagany demontaż?
W przypadku projektów związanych zarówno z połączeniami wewnętrznymi, jak i zewnętrznymi, często używanie Oba rodzaje obwodów Razem, każda służy określonej funkcji retencyjnej.
Wniosek
Chociaż podobny w koncepcji, obwody wewnętrzne i zewnętrzne serwują odrębne cele i są dostosowane do różnych części zespołów mechanicznych. Zrozumienie różnicy między nimi - jak się instalują, gdzie pasują i jak funkcjonują - ma kluczowe znaczenie dla zapewnienia bezpiecznego, bezpiecznego i skutecznego projektowania maszyn.
Niezależnie od tego, czy pracujesz nad sprzętem przemysłowym, systemami motoryzacyjnymi lub narzędziami precyzyjnymi, wybór właściwego typu i rozmiaru cyrku jest kluczem do utrzymania wydajności i minimalizowania zużycia w czasie. W razie wątpliwości zapoznaj się z standardami branżowymi lub skonsultuj się z producentem, aby znaleźć odpowiednie dopasowanie do aplikacji.
Opanowując te małe, ale potężne komponenty, inżynierowie i technicy mogą zapewnić, że obracające się części pozostają bezpieczne, ruchome komponenty pozostają wyrównane, a systemy mechaniczne działają bezpiecznie i płynnie.
